Как инерциальная навигация повышает точность лидарного сканирования

Для правильного построения облака точек необходимо в каждый момент времени знать положение и ориентацию лидара: его координаты, скорость, направление движения, крен, тангаж и курс. Эту задачу решает инерциальная навигационная система, объединяющая данные инерциальных датчиков, спутникового позиционирования и других источников.

Особенно важна инерциальная навигация в тоннелях, помещениях, плотной городской застройке, лесу и других местах, где спутниковый сигнал нестабилен или полностью отсутствует.

Что такое инерциальная навигационная система

Инерциальная навигационная система, или ИНС, определяет параметры движения объекта на основе измерений ускорения и угловой скорости.

Основным измерительным элементом системы является инерциальный измерительный модуль — ИИМ. В его состав входят:

• три акселерометра, измеряющие ускорение по осям X, Y и Z;
• три гироскопа, регистрирующие угловую скорость вокруг каждой оси;
• в некоторых системах — магнитометр, барометр и дополнительные датчики.

Акселерометры позволяют определить изменение скорости, а гироскопы — изменение пространственной ориентации платформы. Навигационный вычислитель обрабатывает эти измерения и рассчитывает положение, скорость и углы ориентации объекта.

ИНС может выдавать навигационные данные с высокой частотой — десятки или сотни раз в секунду. Это значительно быстрее типичной частоты обновления спутникового приёмника и особенно важно для динамичных платформ.

Чем ИИМ отличается от ИНС

ИИМ и ИНС нередко воспринимают как одинаковые устройства, однако они выполняют разные функции.

ИИМ выдаёт исходные измерения гироскопов и акселерометров: угловые скорости и линейные ускорения. Сам по себе он не определяет координаты объекта и не формирует окончательное навигационное решение.

ИНС включает ИИМ, навигационные алгоритмы и средства объединения данных от нескольких источников. На выходе система формирует:

• координаты;
• высоту;
• линейную и угловую скорость;
• курс;
• крен и тангаж;
• ускорение;
• метки времени;
• оценку точности и показатели качества решения.

Таким образом, ИИМ является измерительной основой, а ИНС — законченной системой определения положения и ориентации.

Почему ошибки инерциальной навигации накапливаются

ИНС использует метод счисления пути. Система определяет новое положение относительно предыдущего состояния, последовательно интегрируя показания датчиков.

Даже небольшой шум или систематическое смещение гироскопа и акселерометра постепенно увеличивает ошибку. Погрешность ускорения после интегрирования превращается в ошибку скорости, а затем — в ошибку координат. Неточность гироскопа приводит к ошибке ориентации, из-за которой ускорение проецируется на оси системы координат неправильно.

На качество навигационного решения влияют:

• стабильность нулевого смещения гироскопов;
• угловой случайный дрейф;
• стабильность нулевого смещения акселерометров;
• случайный уход ускорения;
• температурная стабильность датчиков;
• вибрации платформы;
• точность начальной выставки;
• продолжительность движения без внешних поправок.

Чем дольше система работает автономно, тем сильнее может становиться отклонение рассчитанной траектории от фактической. Поэтому ИНС обычно объединяют с ГНСС и другими источниками позиционирования.

Как взаимодействуют ИНС и ГНСС

Глобальная навигационная спутниковая система предоставляет абсолютные координаты и ограничивает накопление инерциальной ошибки. ИНС, в свою очередь, выдаёт данные с высокой частотой и поддерживает непрерывность навигации во время кратковременного ухудшения или пропадания спутникового сигнала.

Объединённая система использует сильные стороны обеих технологий:

• ГНСС обеспечивает абсолютную привязку к системе координат;
• ИНС определяет быстрые изменения положения и ориентации;
• спутниковые поправки сдерживают накопление инерциального дрейфа;
• инерциальные данные заполняют промежутки между спутниковыми измерениями;
• совместная обработка повышает устойчивость решения.

Для достижения сантиметровой точности могут применяться дифференциальные поправки, режим реального времени или последующая обработка спутниковых и инерциальных данных.

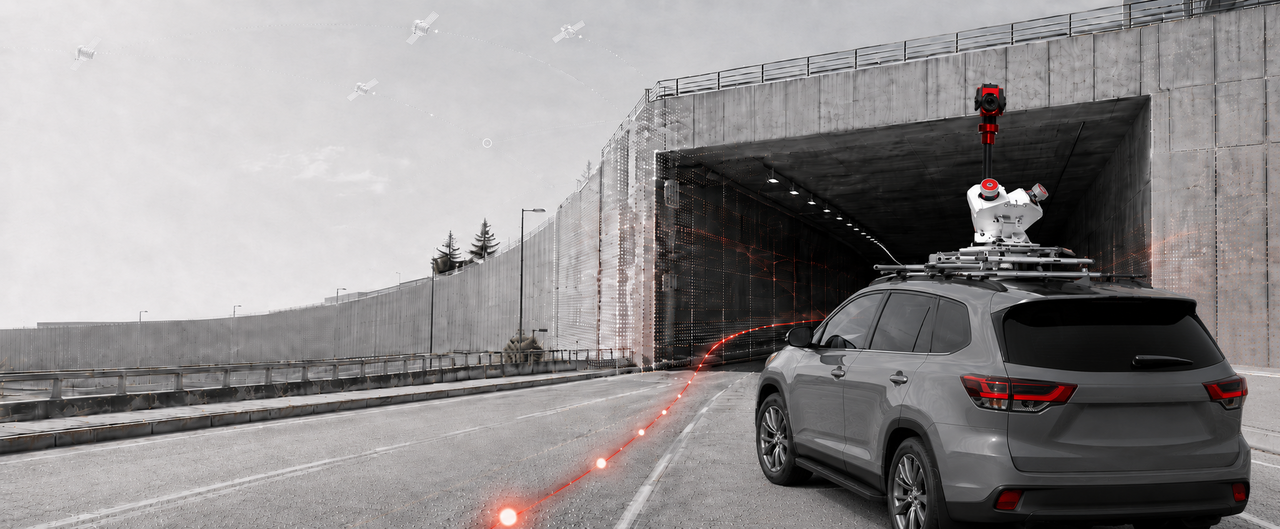

При въезде в тоннель или под мост спутниковые сигналы могут исчезнуть. В этот момент ИНС продолжает рассчитывать траекторию автономно. После восстановления приёма ГНСС система корректирует накопившееся отклонение.

Зачем ИНС нужна мобильному лидару

Лидар измеряет расстояние до поверхности, но не определяет глобальные координаты каждой зарегистрированной точки. Чтобы поместить измерение в трёхмерную систему координат, необходимо знать положение и ориентацию сканера в момент отправки или приёма лазерного импульса.

Для каждой точки учитываются:

• измеренное расстояние;
• направление лазерного луча;
• положение лидара относительно ИНС;
• координаты платформы;
• крен, тангаж и курс;
• точное время измерения.

Неточность навигации напрямую влияет на качество облака точек. Ошибка положения смещает объекты, а ошибка ориентации увеличивается пропорционально дальности сканирования. Даже небольшая погрешность угла может привести к заметному расхождению точек на удалённых поверхностях.

Характерными признаками недостаточной точности навигации становятся двойные контуры, размытие границ, несовпадение соседних проходов и искажение геометрии объектов.

Поэтому высокое разрешение лидара само по себе не гарантирует точного результата. Качество мобильного сканирования определяется всей измерительной системой: лидаром, ИНС, спутниковым приёмником, синхронизацией и алгоритмами обработки.

Работа в условиях отсутствия ГНСС

В помещениях, тоннелях, подземных сооружениях и плотной городской застройке спутниковое позиционирование может быть недоступно продолжительное время. В таких условиях одной ИНС также может оказаться недостаточно из-за накопления дрейфа.

Для повышения устойчивости используются дополнительные источники данных:

• лидарная одометрия;
• алгоритмы одновременной локализации и построения карты;
• камеры и визуальная одометрия;
• колёсные датчики;
• радары;
• датчики скорости;
• барометры;
• заранее подготовленные карты.

Лидар помогает системе отслеживать перемещение относительно стен, зданий, дорожных конструкций и других устойчивых объектов. Камеры добавляют визуальные признаки, а одометрия предоставляет информацию о пройденном расстоянии.

Такой подход называется объединением данных датчиков. Навигационный алгоритм оценивает надёжность каждого источника и формирует единое решение. Если ГНСС временно недоступна, система опирается на ИНС, лидар, камеры и одометрию. После восстановления спутникового сигнала глобальная привязка уточняется.

ИНС и SLAM: конкуренты или дополнение друг друга

SLAM позволяет одновременно строить карту пространства и определять положение платформы относительно этой карты. Технология особенно востребована в помещениях и на объектах без устойчивого спутникового сигнала.

Однако SLAM зависит от окружающей обстановки. В длинном однообразном коридоре, тоннеле без выраженных деталей, на открытой площадке или при наличии большого количества движущихся объектов алгоритму может не хватить надёжных геометрических признаков.

ИНС не зависит от видимости внешних объектов и продолжает регистрировать движение платформы при любых условиях. При этом её ошибка постепенно накапливается.

Совместное использование технологий позволяет компенсировать их ограничения:

• ИНС поддерживает высокочастотную оценку движения между обновлениями SLAM;
• SLAM корректирует накопившийся инерциальный дрейф;
• ГНСС обеспечивает глобальную координатную привязку;
• лидар и камеры повышают устойчивость навигации при отсутствии спутникового сигнала.

Поэтому наиболее надёжные мобильные картографические и автономные системы строятся не вокруг одного датчика, а на основе согласованной работы нескольких технологий.

Почему важна временная синхронизация

Для точного построения облака точек недостаточно установить качественные датчики. Все измерения должны быть привязаны к единой шкале времени.

Если координаты, углы ориентации и лидарные измерения получены в разные моменты, в данных возникает пространственное смещение. Чем выше скорость платформы и чем быстрее она поворачивает, тем сильнее проявляется такая ошибка.

Например, автомобиль, движущийся со скоростью 72 км/ч, проходит 20 мм за одну миллисекунду. Если задержка между лидаром и навигационной системой составляет несколько миллисекунд, смещение может стать заметным ещё до учёта угловых ошибок.

Поэтому при проектировании комплекса необходимо учитывать:

• аппаратную синхронизацию;
• точность временных меток;
• задержку передачи данных;
• частоту обновления ИНС;
• частоту вращения или сканирования лидара;
• компенсацию внутренних задержек;
• стабильность синхронизации при потере ГНСС.

На что смотреть при выборе ИНС для лидара

Выбирать навигационную систему только по заявленной точности координат недостаточно. Необходимо учитывать условия эксплуатации и характеристики всей измерительной цепочки.

К основным параметрам относятся:

1. Точность положения и ориентации. Особенно важна точность курса, крена и тангажа, поскольку угловая ошибка увеличивается с расстоянием до объекта.
2. Стабильность при отсутствии ГНСС. Следует оценивать, как быстро растёт ошибка после пропадания спутникового сигнала.
3. Характеристики гироскопов. Диапазон измерений, стабильность нулевого смещения и угловой случайный дрейф определяют способность системы регистрировать вращение платформы.
4. Характеристики акселерометров. Важны диапазон, стабильность нулевого смещения, случайный уход ускорения и устойчивость к вибрациям.
5. Частота выдачи данных. Для автомобиля, БПЛА или мобильного робота требуется достаточно высокая частота обновления навигационного решения.
6. Поддержка внешних датчиков. Возможность подключения лидара, камер, одометрии и датчиков скорости повышает устойчивость системы.
7. Интерфейсы и форматы данных. Необходимо заранее проверить совместимость ИНС с лидаром, вычислителем и программным обеспечением.
8. Средства синхронизации. Предпочтительны аппаратные входы и выходы синхронизации, поддержка импульсных сигналов времени и точных временных меток.
9. Режимы обработки. Для геодезических задач может потребоваться не только обработка в реальном времени, но и последующее совместное уравнивание данных.
10. Условия эксплуатации. Учитываются температура, вибрации, удары, влажность, степень защиты и электромагнитная совместимость.

Где применяются лидары с инерциальной навигацией

Комплексы на основе лидара и ИНС используются в различных задачах:

• мобильное лазерное сканирование автомобильных дорог;
• воздушное картографирование с БПЛА;
• обследование тоннелей и подземных сооружений;
• построение цифровых моделей промышленных объектов;
• навигация мобильных роботов;
• управление автономным транспортом;
• картографирование лесных территорий;
• мониторинг железнодорожной инфраструктуры;
• автоматизация складов и производственных площадок;
• испытания автомобилей и систем помощи водителю.

Требования к оборудованию при этом различаются. Для геодезического мобильного сканирования важна абсолютная точность траектории, для автономного робота — устойчивое позиционирование в реальном времени, а для БПЛА — малая масса, низкое энергопотребление и сохранение точности при динамичных манёврах.

Будущее инерциальной навигации

Развитие микроэлектромеханических датчиков сделало инерциальную навигацию компактнее и доступнее. Одновременно совершенствуются спутниковые приёмники, алгоритмы фильтрации и методы объединения данных.

Перспективные направления включают фотонные и квантовые инерциальные датчики, способные обеспечить более высокую стабильность измерений. Однако практическое развитие навигационных систем связано не только с повышением точности отдельных гироскопов и акселерометров.

Основной тенденцией становится расширение состава датчиков и интеллектуальное объединение информации. ИНС, ГНСС, лидар, камера, радар и одометрия формируют взаимодополняющую систему, которая сохраняет работоспособность при отказе или ухудшении одного из источников.

Вывод

Инерциальная навигационная система является одним из ключевых компонентов мобильного лидарного комплекса. Она связывает отдельные измерения лидара с положением и ориентацией платформы, обеспечивая правильное построение облака точек.

ГНСС ограничивает накопление ошибки, ИНС поддерживает непрерывное высокочастотное решение, а лидар, камеры и одометрия помогают сохранять точность там, где спутниковый сигнал недоступен.

При выборе оборудования необходимо оценивать не только характеристики лидара или заявленную точность координат. Результат определяется совместимостью датчиков, качеством временной синхронизации, характеристиками ИИМ и алгоритмами объединения данных.

Именно комплексный подход позволяет создавать устойчивые навигационные и картографические системы для мобильного сканирования, беспилотных платформ, робототехники и автономного транспорта.
